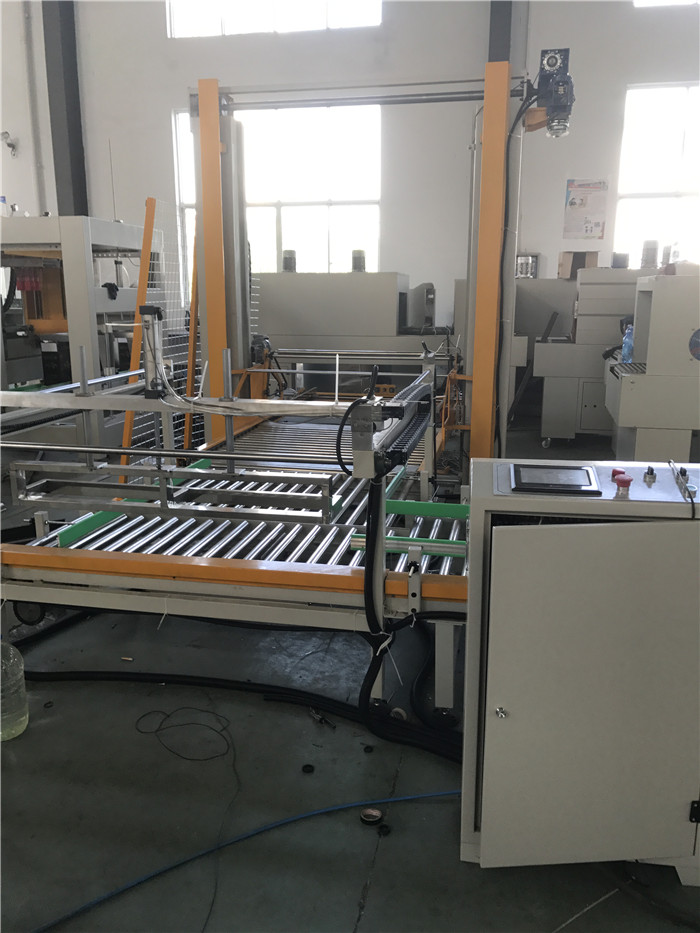

DC-MD30T低位码垛机

一、技术参数

      码垛机是将已装入容器的纸箱，按一定排列码放在托盘上，进行自动堆码，可堆码多层，然后推出，便于叉车运至仓库储存。本设备采用PLC+触摸屏控制，实现智能化操作管理，简便、易掌握。可大大地减少劳动人员和降低劳动强度。

型    号：DC-MD30T

形    式：低位码垛式

生产能力：30箱/分

设备构成

• Ø 纸箱输入、排序装置
• Ø 升降、码垛装置
• Ø 栈板堆积及自动供应装置
• Ø 实垛排出装置

生产品种

• Ø 纸箱尺寸:满足

       码垛形式：每层12-24箱，每垛5层/6层。(实际定）

       垛码高1500mm(实际定）

• Ø 栈板尺寸:1200*1200mm(实际定）

二、工艺过程：

⑴纸箱输入部分

• Ø 纸箱输送装置
• Ø 根据设定的排列方式强制对纸箱进行转向或输送，以达到整理、排序的作用。
• Ø 排序装置
• Ø 供应输送带将整理好的首列纸箱用气缸推入提升装置之后依次推入二列、第三列以形成排序层。

⑵自动码垛装置

• Ø 当纸箱按一定的排序形成一组（层）后升降机载着排序层上升并向前移动至码垛装置上部，并平稳地放在栈板（或前一排序层）上，以形成自动码垛。码垛装置是依靠变频马达和链条来完成其升、降和前进（后退）的。

⑶栈板部分

①栈板供应装置

• Ø 栈板库可堆积10-12个空栈板，并按程序要求定时向码垛装置供应栈板。由单独电机提供动力。

②栈板输出装置

• Ø 当一栈板达到了码垛层数后发出信号，将实垛推出码垛部分。实垛通过排除输送带送至指定位置。

三、材质：

• Ø 机  架：SS41（A3钢喷塑）
• Ø 轴    ：S45C轴承钢
• Ø 滚  筒：双端镶轴承滚筒（镀锌）
• Ø 机  罩：SS41（A3钢喷塑）
• Ø 导向板：SS41（A3钢喷塑）

四、特点：

• Ø 采用触摸屏操作实现人机对话，可显示生产速度，故障原因及位置，自动化程度高。采用PLC可编程序对纸箱的排序堆垛层数、栈板供应及排出均可编入程序进行控制。
• Ø 采用日本三菱PLC和触摸屏
• Ø 采用台湾亚德克生产的气动元件和气缸，质量、性能可靠。
• Ø 安全门、罩设有电器感应装置，当罩门打开时，机器停止工作，可对人员进行保护。
• Ø 堆垛方式的调整方便、简单，可在触摸屏上进行。
• Ø 堆垛稳定、可大大节省人力。
• Ø 纸箱供应系统采用刹车马达控制，保证按预先设定好的位置输送纸箱。
• Ø 栈板库容量大，可容纳10-12个空栈板，可实现自动供应栈板。
• Ø 噪音小符合中国国际标准噪音为75db以下。
• Ø 不用更换堆垛零件即可以完成几种堆垛方式。

五、电气消耗：

• Ø 动 力 电：AC，3相，380V，9KW  50HZ
• Ø 空气消耗：500NL/MIN（空气使用量：5-6kg/cm2）

六、设备尺寸：(L)7,200mm×(W)4,000mm×(H)3,300mm

七、设备重量：大约2000kg

八、主要配置：
